 トップ家づくりのプロセスホームイズハウス>土台伏せ、建て方
これまでに設計してきた住宅や建築の家づくりプロセスを紹介します。



 ホームイズハウス




土台伏せ

2006年10月24日

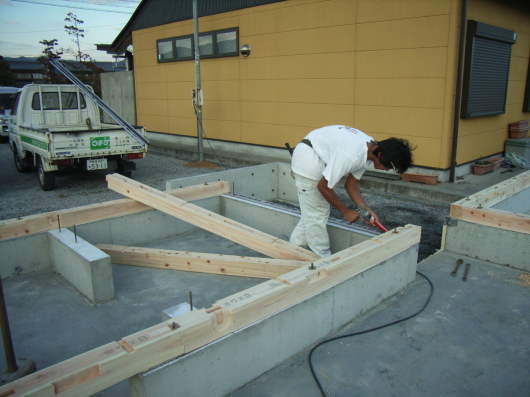

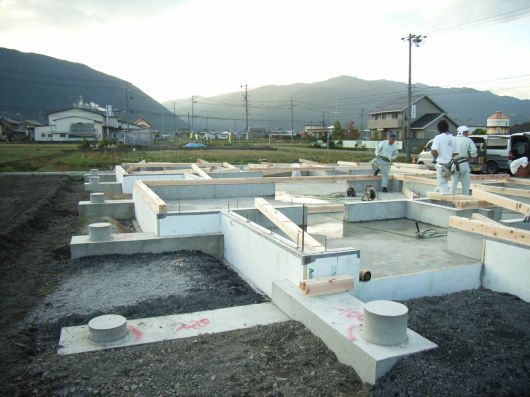

土台を伏せる日です。

基礎断熱工法を採用していますので床下は室内になりますので外気からは気密化します。

誤解しないでほしいのは空気がはいらないようにするわけではなく、

一定以上の気密性能をもたせるという意味です。

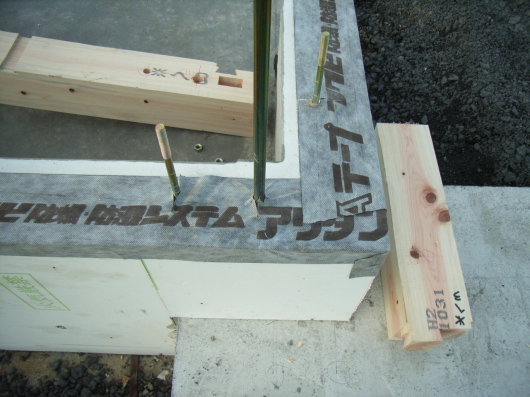

写真のようにヒノキ土台をシロアリから保護するアリダンテープを張ってから、

水性のシーリングを充填の上、土台を伏せてゆきます。



水性シーリングを充填することにより気密性を確保できることになります。











外部の配管工事

2006年10月28日

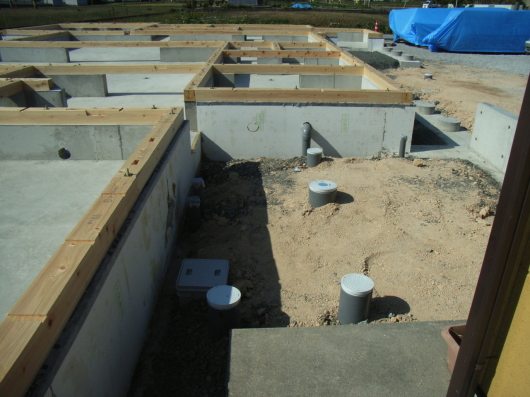

外部周りの配管工事の状況です。

通常は外壁塗装が終わって足場を解体してから外部周りの配管を埋設することが多いようですが、

工程上の事情もあり建て方前に行うことになりました。

基礎立ち上がりに見えている白い部分は基礎の外断熱材アキレスボードですが、

排水の配管はメンテナンスに不利となる基礎スラブの下へ入れることなく、

このように立ち上がりの部分から外へ出しておきます。











建て方第一日目

2006年10月28日

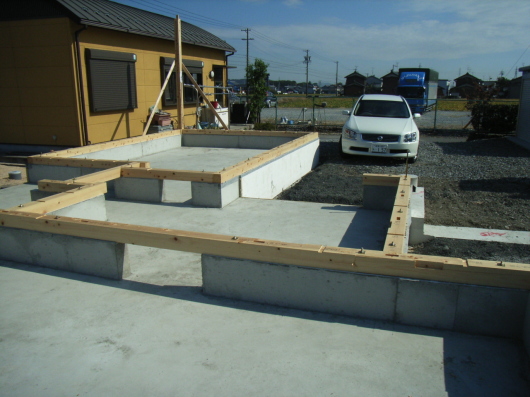

建て方の第一日目は、工程上の事情もあったため建築の暦で日の良いこの日に、

鬼門は北東ですからそれを避けた位置の柱を一本建ててあります。

インターネットの現代でもやはり神頼み、

工事中の事故が無いことを願い日の悪い日に事始は避けました。

基礎の立ち上がりがところどころ切れている所は、床下の点検用の人通孔、通気孔です。

この下には配筋の項でご照会した地中梁が走っていますので、

建物の基礎が一枚のパネルのように一体化されていますので耐震的には強度の高い基礎です。

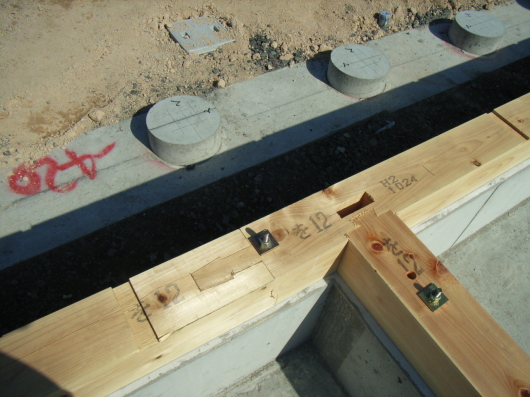

土台がアンカーボルトで基礎に固定されている部分のディテールです。

アンカーボルトは耐力壁の単位、約910mmの両サイドに入れておきますので、

ほとんど910ピッチということになります。











建て方2日目

2006年10月30日

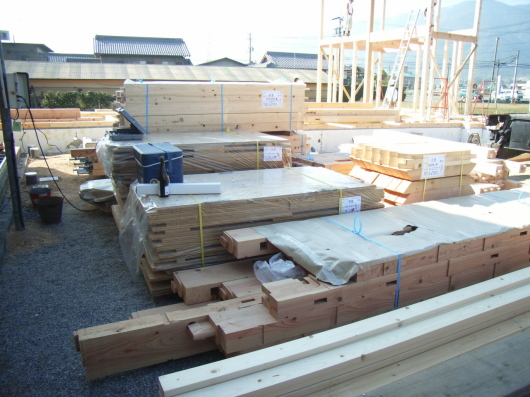

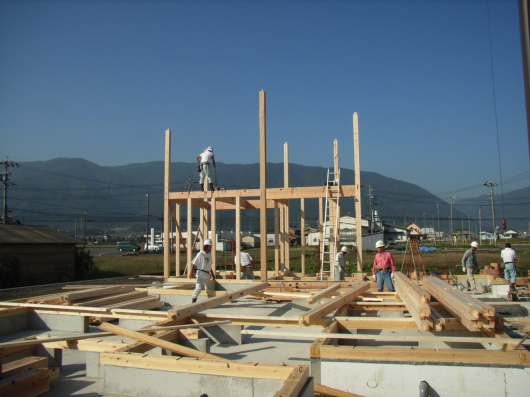

建て方が本格的に始まった日です。

綺麗に晴れ上がった気持ちの良い日になりました、

ごらんのように周囲は広々と広がった田園風景の中で木槌の音が響き渡っています。

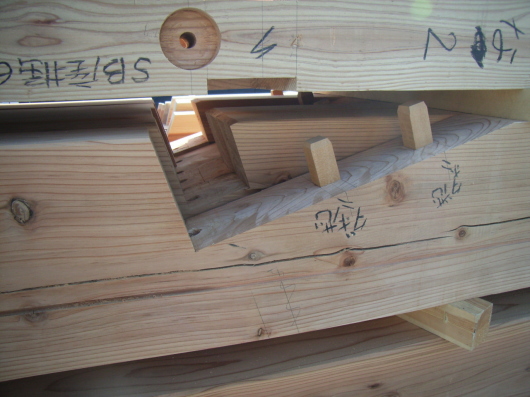

2階の屋根の軒先、桁に乗る登り梁の仕口部分のアップです。

大工さんの手加工でかみ合う部分を作っていただきました。

基本的な考え方は、この部分にかかる各方向からの力を一つ一つ確認計算してみて、

材料に対するめりこみ状態を検証しておくことです。



2階の屋根の軒先、桁に乗る登り梁の仕口部分のアップです。

大工さんの手加工でかみ合う部分を作っていただきました。

基本的な考え方は、この部分にかかる各方向からの力を一つ一つ確認計算してみて、

材料に対するめりこみ状態を検証しておくことです。
